Válvulas personalizadas de ANSI150 Piggable para o processo higiênico de Pigging

Pigging Valve - BJVP - Tecnologia de Válvulas- Para processo de pigging

Visão geral:

As válvulas de pigging BJVP foram projetadas de acordo com as diretrizes de projeto higiênico para atender às altas demandas de aplicações de engenharia de processo.Elas se baseiam no mesmo princípio de projeto das válvulas de arco de fluxo livre.Em virtude deste princípio, nenhum produto permanece nas válvulas durante a operação.O principal uso das válvulas de pigging BJVP é com sistemas de pigging estéreis, pois eles podem ser desmontados com facilidade e rapidez, mesmo quando soldados no local e, além disso, oferecem alta capacidade CIP.

Parâmetros:

Características:

• Furo de entrada superdimensionado para aceitar porcos inchados
• Furos de ventilação da tampa de entrada para fornecer liberação positiva da pressão retida antes da remoção.
• Conexões da válvula de purga (1/2" NPT) para facilitar a escolha entre ventilação e drenagem
• Flanges integrais
• Fácil manutenção em oficina/campo.
• Peças de reposição e kits de vedação estão prontamente disponíveis
• A placa de parada positiva é facilmente reposicionada em 90 graus na haste operacional para acomodar a direção do fluxo.
• A haste de operação é facilmente marcada para verificar a posição da esfera
• As alças da tampa garantem que os pigs sejam totalmente inseridos na cavidade da esfera, eliminando o emperramento ao girar a válvula *- outro padrão disponível mediante solicitação.

Vantagens:

Existem várias vantagens das válvulas pig em relação aos lançadores e receptores de estilo barril fabricados convencionalmente.A pegada necessária para acomodar uma válvula pig é consideravelmente menor do que o lançador estilo barril.Operação simplista, pois agora você está operando uma válvula de esfera de um quarto de volta em vez de várias válvulas associadas ao estilo de barril.

A segurança é aprimorada pelos recursos inerentes e pela redundância integrada, bem como pelo número reduzido de etapas para executar a operação de pigging.Você também não estará na linha de fogo para uma situação de projétil com o porco.A válvula pigging é ecologicamente correta se você estiver ventilando para a atmosfera, pois o volume de mídia pode ser reduzido em até 91 por cento.

A manutenção é simplificada com uma redução substancial no número de válvulas e no tamanho geral da configuração.A válvula pigging Argus é amplamente aceita por produtores juniores, intermediários e principais de petróleo e gás em todo o mundo.

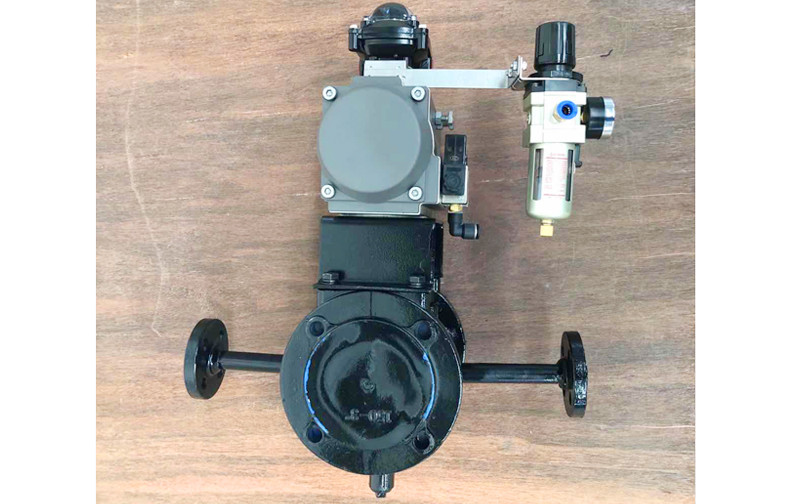

Fotos:
