Padrão da pressão do ANSI 150 das válvulas de Piggable do aço do projeto modular

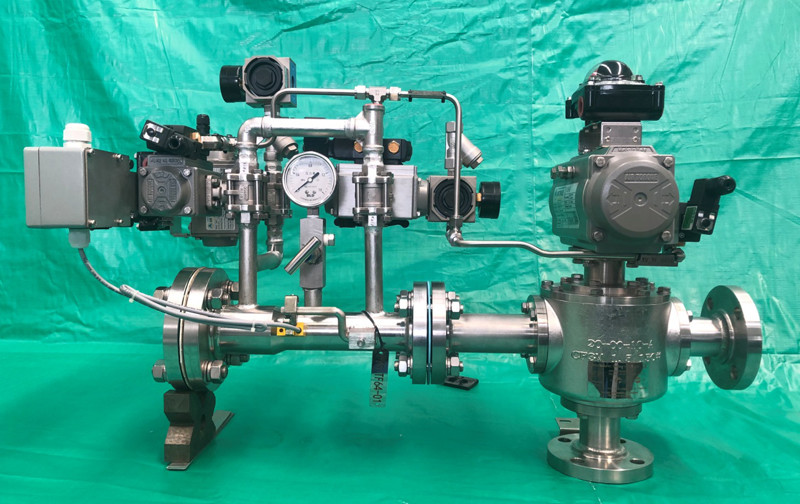

Corpo de aço de Piggable - projeto modular - válvula de BJVP Pigging

Vista geral:

As válvulas de Piggable são instrumentos projetados adicionar ou remover o produto de uma linha piggable, fluxo de produto direto ao destino correto, e controlam o movimento dos porcos que limpam para fora a linha depois que transferência está completa. As séries de BJVP HLDV/ILDV de válvulas piggable combinam um corpo piggable de aço inoxidável com uma válvula de bola montada nivelada especialmente projetada para introduzir ou remover o produto da linha pigged. Os acessórios para controlar pigging tal como bujões do porco, detectores do porco, e a entrada de ar/distribuidores de exaustão pigging são montados firmemente ao corpo piggable. O projeto resultante é modular cobrir uma grande variedade de operações pigging ao utilizar componentes comuns para a facilidade da manutenção.

Parâmetros:

Características:

• furo Sobre-feito sob medida da entrada para aceitar porcos inchados
• Furos de respiradouro do tampão da entrada para fornecer a liberação positiva da pressão prendida antes da remoção.
• Conexões da válvula de sangramento (1/2” NPT) para facilitar uma escolha entre a exalação e a drenagem
• Flanges integrais
• Manutenção fácil da loja/campo.
• As peças de substituição e os jogos do selo estão prontamente - disponíveis
• A placa de parada positiva é reposicionada facilmente 90 graus na haste de funcionamento para acomodar o sentido de fluxo.
• A haste de funcionamento é marcada facilmente para verificar a posição da bola
• Os talões do tampão asseguram-se de que os porcos estejam introduzidos inteiramente na cavidade da bola que elimina a ligação ao girar a válvula                                           * - o outro padrão disponível mediante solicitação.

Vantagens:

Há diversas vantagens de pigging válvulas sobre lançadores e receptores convencionalmente fabricados do tambor-estilo. A pegada exigiu para acomodar uma válvula pigging é consideravelmente menos do que o lançador do tambor-estilo. Simplista na operação porque você está operando agora uma única válvula de bola do quarto de volta em vez das válvulas numerosas que são associadas com o estilo do tambor.

A segurança é aumentada pelas características inerentes e a redundância incorporado assim como o número reduzido de etapas para executar a operação pigging. Você igualmente não estará na linha de fogo para uma situação do projétil com o porco. A válvula pigging é a favor do meio ambiente se você está exalando à atmosfera enquanto o volume de meios pode ser reduzido por até 91 por cento.

A manutenção é simplificada com uma redução substancial no número de válvulas e no tamanho total da configuração. A válvula pigging de Argus é aceitada extensamente por produtores de petróleo e gás júniors, intermediários, e principais em todo o mundo.

Imagens:
